名词解释 配线架——数据中心网络布线的核心枢纽

什么是配线架？

配线架，英文为 Patch Panel，是数据中心和综合布线系统中用于集中管理线缆连接的基础设施组件。它本质上是一个带有多个端口（如RJ45、光纤接口等）的被动式硬件面板，一端连接来自服务器、交换机等设备的水平线缆，另一端通过跳线连接网络设备，实现线缆的集中端接、交叉连接和灵活调度。

配线架的核心作用

在数据中心场景下，配线架的主要价值体现在以下几个方面：

1. 集中管理与端口保护
数据中心内服务器和网络设备数量庞大，若线路直接插拔于设备端口，不仅操作繁琐，还极易造成设备端口磨损。配线架将线缆统一端接至面板上，日常跳线调度只需在配线架侧操作，有效保护了昂贵的交换机、服务器端口。

2. 灵活调度与快速变更
当需要调整网络连接关系时，管理员只需改动配线架上的跳线，无需重新布线。这大大缩短了变更时间，提高了运维效率，尤其适用于频繁调整架构的云数据中心。

3. 标识清晰，便于排障
配线架端口可进行编号和标签管理，物理链路与配线架端口一一对应。出现网络故障时，运维人员可迅速定位线缆路径，缩短故障排查时间。

4. 线缆整理的规范性
通过配线架，松散杂乱的线缆被整齐收束并固定，改善气流组织，降低散热隐患，同时提升了机柜内部的整洁度和可维护性。

配线架的主要类型

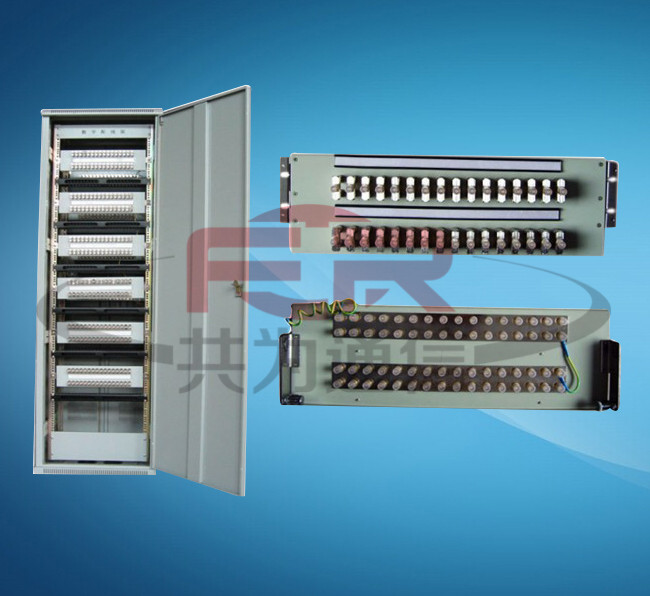

按传输介质，配线架可分为：

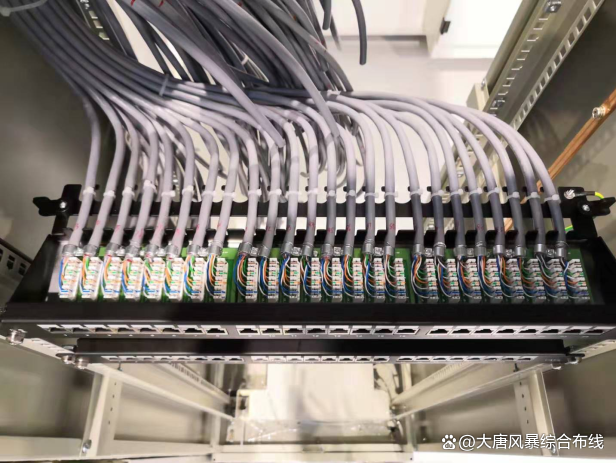

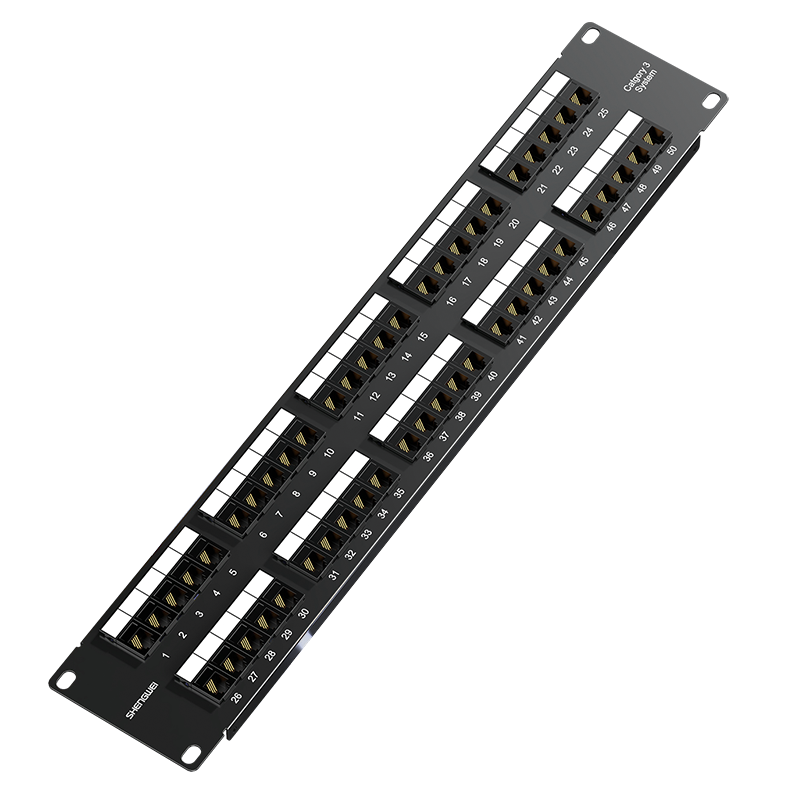

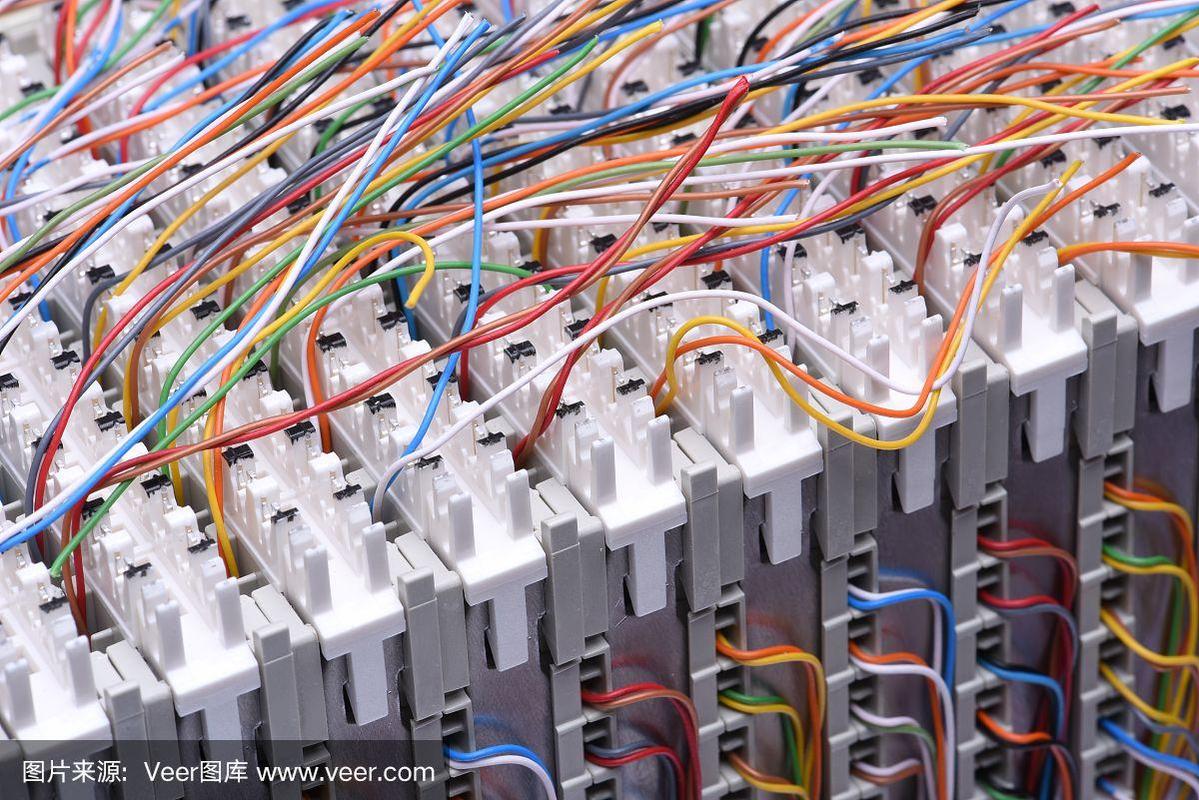

• 铜缆配线架：常见为超五类、六类、超六类RJ45配线架，用于以太网电口连接。

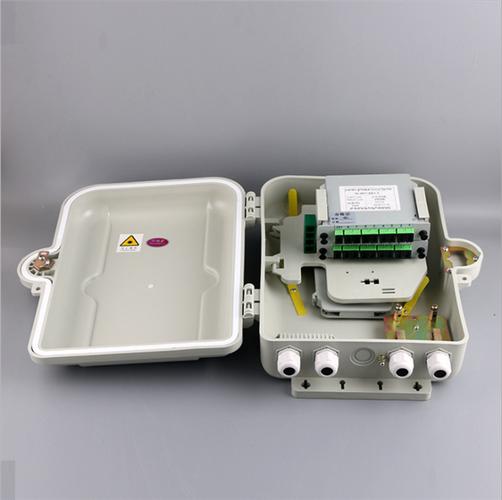

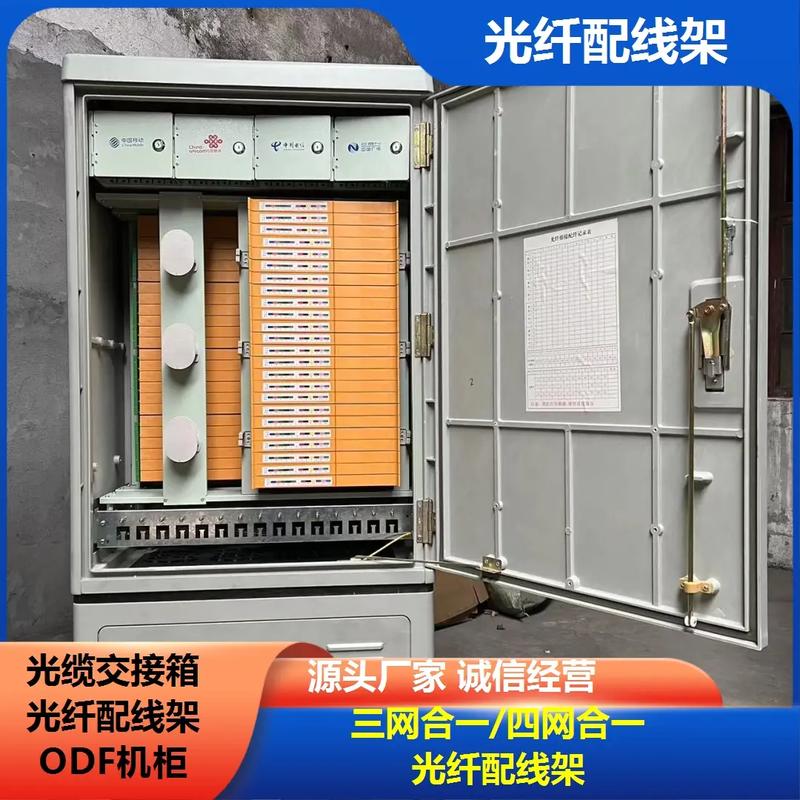

• 光纤配线架：用于光纤端接与熔接，包括ODF（光纤配线架）、光纤配线箱等，按接口类型又可细分为LC、SC、MPO等。

按应用场景，可分为机架式配线架、壁挂式配线架和高密度配线架。数据中心通常采用符合19英寸机柜标准的高密度配线架，以节省U位空间。

在数据中心中的部署要点

在数据中心布线架构中，配线架通常出现在以下位置：

• 主配线区（MDA）：核心网络设备与主干线缆的交叉连接点。
• 水平配线区（HDA）：连接主干与水平线缆的分配点。
• 设备配线区（EDA）：靠近机柜末端，实现服务器接入。

部署时需关注端口密度、线缆管理配件（如理线架、垂直理线器）、标签管理以及预留扩展余量，以满足数据中心高可用性和可扩展性的要求。

##

配线架虽属于无源器件，却是数据中心物理网络不可或缺的“神经中枢”。它将分散的线缆构建为有序、可管理、可追溯的连接体系，为网络的灵活性、可靠性和可维护性奠定了坚实基础。随着数据中心向高密度、高速率和智能化方向发展，配线架也在向高密度、模块化、智能化管理方向持续演进。
