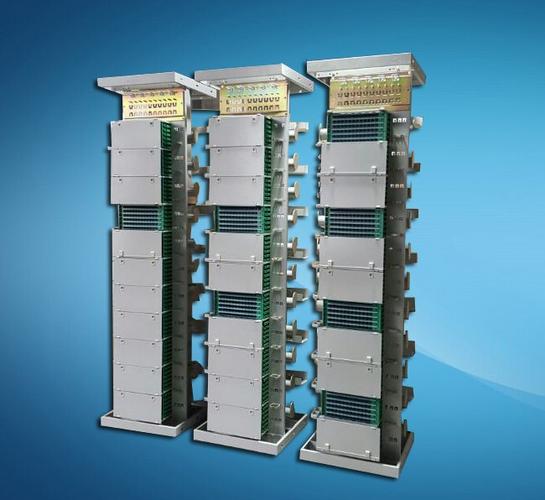

576芯OMDF光总配线架 OLT局端机房布线落地式MODF配线架全面解析

一、产品概述

576芯OMDF光总配线架（Optical Main Distribution Frame，简称OMDF）是专为OLT局端机房设计的一款高密度、大容量光纤配线设备。该配线架采用落地式安装结构，集光纤熔接、配线调度、冗余存储及智能管理于一体，适用于FTTH、政企专线及5G前传等场景下的光缆成端与调度需求。标准576芯容量可灵活扩展，满足中大型局端机房对高密度布线的严苛要求。

二、核心结构与设计特点

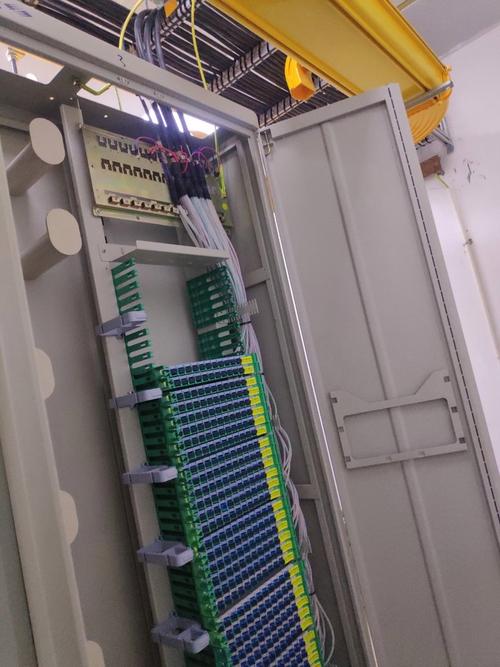

1. 落地式架构

采用标准19英寸或21英寸机架式落地设计，整体高度可适配2200mm或2600mm机房标准机柜。底部配置可调地脚与水平调节装置，支持水泥地面及防静电地板安装，确保架体垂直稳固，同时预留底部走线空间，方便光缆从地沟或桥架引入。

2. 576芯高密度容量

• 最大支持576芯单模或多模光纤成端；
• 模块化设计，通常配置12个48芯熔配一体化托盘（或24个24芯托盘），每个托盘独立抽拉，操作维护互不干扰；
• 至多支持4根72芯或6根48芯光缆引入，适配不同芯数室外光缆。

3. 熔配分离/一体化设计

• 熔接区与配线区物理隔离，避免跳纤时触碰熔接点；
• 采用可翻转式熔接盘，熔接操作时可翻出至舒适角度，完毕后复位并锁定；
• 冗余光纤盘绕半径≥30mm，确保光纤弯曲损耗符合ITU-T G.657标准。

4. 布线管理

• 正面为配线区，适配SC/LC/FC等标准接口适配器；
• 左侧或右侧设置垂直走线槽，进缆与跳纤分层管理；
• 顶部预留水平走线槽，与机房上走线架无缝衔接；
• 每层托盘配备独立线环与魔术贴，确保跳纤路由清晰、美观。

三、OLT局端机房布线方案

1. OLT设备互联

576芯OMDF作为OLT PON口与骨干光缆之间的中间配线节点：
- OLT侧通过LC跳纤连接至OMDF配线区上排端口；
- 外线光缆经过光缆引入、开剥、熔接后连接至配线区下排端口；
- 通过跳纤实现任意PON口与任意用户或下级分光器的灵活调度。

2. 光缆成端与保护

• 光缆引入后使用加强芯固定装置与密封件，保证拉力承受与防水防尘；
• 每根光纤在熔接盘中盘留≥1.5m冗余，便于故障重熔；
• 所有适配器端口配备防尘帽，未使用端口保持清洁。

3. 跳纤管理原则

• 跳纤全程走封闭式走线槽，避免裸露与缠绕；
• 弯曲半径动态监控，确保≥30mm（G.657光纤可放宽至15mm）；
• 跳纤两端粘贴标签，标注A端/B端ODF端子位置与业务名称；
• 建议采用不同颜色跳纤区分业务类型（如蓝色为普通宽带、黄色为政企专线、红色为备用）。

四、技术参数（典型案例）

| 参数项 | 规格 |
|---|---|
| 型号 | OMDF-576 |
| 安装方式 | 落地式 |
| 最大容量 | 576芯 |
| 适配器类型 | SC/LC/FC（可混插） |
| 熔接盘容量 | 12芯/24芯/48芯可选 |
| 机架高度 | 2200mm / 2600mm |
| 材质 | 冷轧钢板，静电喷塑 |
| 颜色 | 浅灰色 / 黑色 |
| 工作温度 | -25℃ ~ +55℃ |
| 相对湿度 | ≤85%（+30℃） |
| 绝缘电阻 | ≥1000MΩ/500V |

五、安装与维护要点

安装步骤：

1. 定位放线：根据机房图纸确定OMDF安装位置，确保与OLT机柜间距≥1.2m；
2. 架体固定：使用膨胀螺栓将底座固定于地面，调整垂直度≤2mm/m；
3. 光缆引入：从地沟或上走线架引入光缆，开剥并固定加强芯；
4. 光纤熔接：按色谱顺序熔接，每盘熔接完成后进行OTDR测试；
5. 跳纤连接：根据业务规划表连接OLT与配线端口，并粘贴标签；
6. 竣工文档：整理熔接记录、跳纤路由表与测试报告。

日常维护：

• 每季度检查适配器端口清洁度，使用专用清洁笔清理；
• 每半年检查跳纤弯曲半径与标签完整性；
• 每年进行一次全链路OTDR抽测，确保插入损耗≤0.5dB；
• 备用端口始终保持防尘帽遮盖。

六、应用场景与选型建议宏

576芯OMDF光总配线架广泛适用于：
- 电信/联通/移动一级、二级OLT局端机房；
- 广电网络分前端机房；
- 大型园区/IDC光纤主干配线区；
- 平安城市/智慧交通汇聚机房。

选型建议：
- 若机房空间有限，可选用600mm宽×300mm深紧凑型；
- 若需未来扩容至1152芯，建议选择可并柜扩展的模块化机型；
- 华为/中兴/烽火OLT设备建议配套同品牌或兼容性认证的OMDF，确保法兰匹配与维护一致性。

七、

576芯OMDF光总配线架作为OLT局端机房的核心光缆调度设备，其落地式、高密度、模块化的设计直接影响光纤网络的可靠性与运维效率。合理的布线规划、规范的安装工艺与严格的日常维护，能够显著降低光缆故障率，提升业务开通速度，为FTTH与5G承载网提供坚实的光物理层基础。
